电动卷扬机
- 钢丝绳的固定
- 制动机构
- 卷筒传动结构
产品介绍

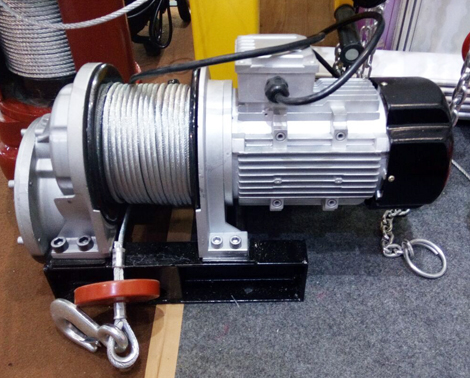

钢丝绳的固定在卷筒上加一只PT螺丝，比一般钢丝绳固定方式多一层安全防护措施，可切实有效地防止钢丝绳脱落。

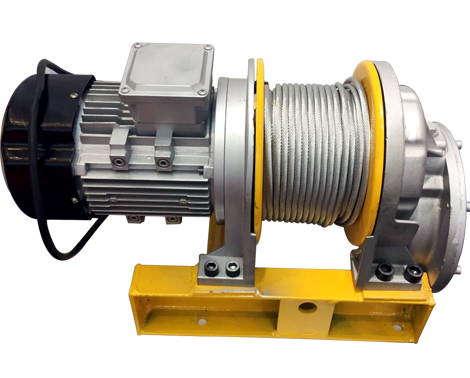

卷筒传动结构：本结构采用行星齿轮传动方式，通过联轴器直接带动卷筒转动，并可简易更换报废钢丝绳或改变钢丝绳旋转方向。

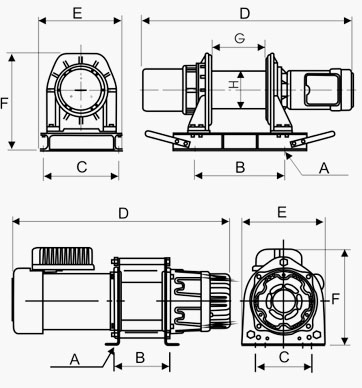

| 符号 | KDJ-500E1 | DKJ750E1 | KDJ-1000E1 |
| A | 4-ф14 | 4-ф18 | |
| B | 400 | ||
| C | 330 | ||
| D | 922 | 935 | |
| E | 372 | ||
| F | 430 | ||
| G | 240 | ||
| H | ф140 | ||
|
型号 |
KDJ-500E1 |
DKJ-750E1 |
DKJ-1000E1 |
|
负荷量(kg) |
500 |
750 |
1000 |
|
速度(m/min) |
13 |
13.5 | |
|
电机(KW) |
2.2×4 |
3×4 |
4×4 |
|
电压(V) |
Three phase 220/380/415/440/480 | ||
|
频率(Hz) |
50/60 | ||
|
提升高度(m) |
58 | ||
|
钢丝绳直径(mm) |
ф9×60 |
ф11×60 | |
|
净重(kg) |
136 |
149 |
156 |
|
工作级别 |
M3 | ||
* 产品严格按国家3包执行，质量由中国人寿财产保险股份有限公司承保，请放心使用。
